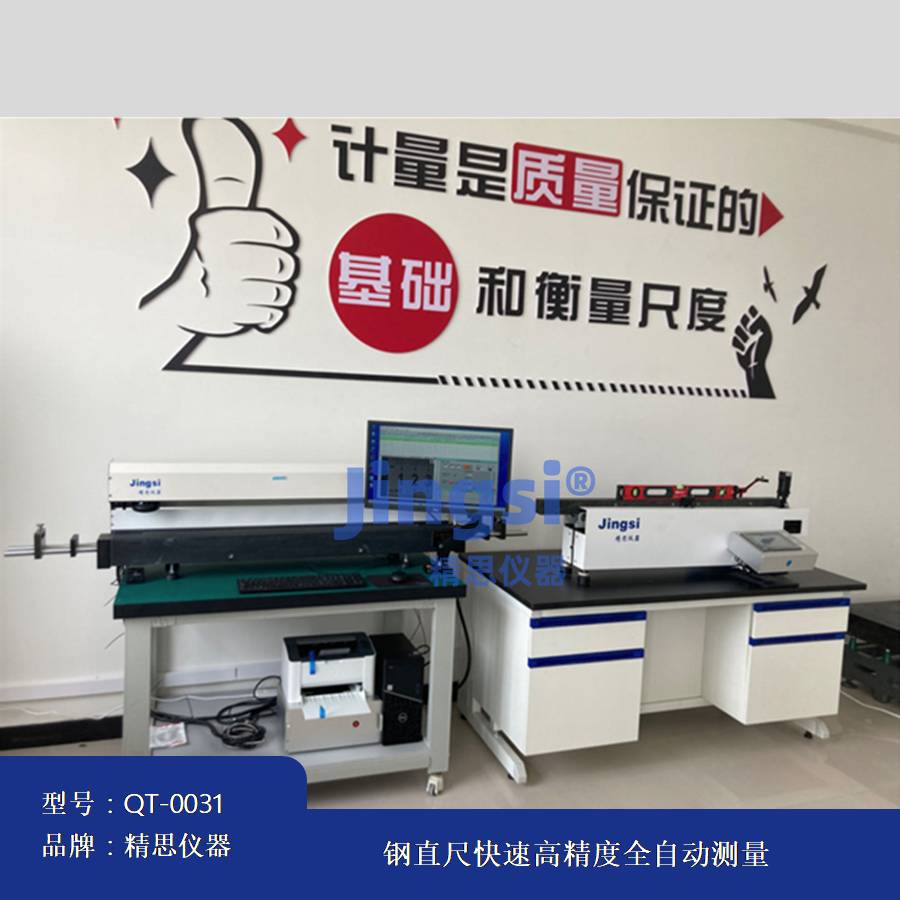

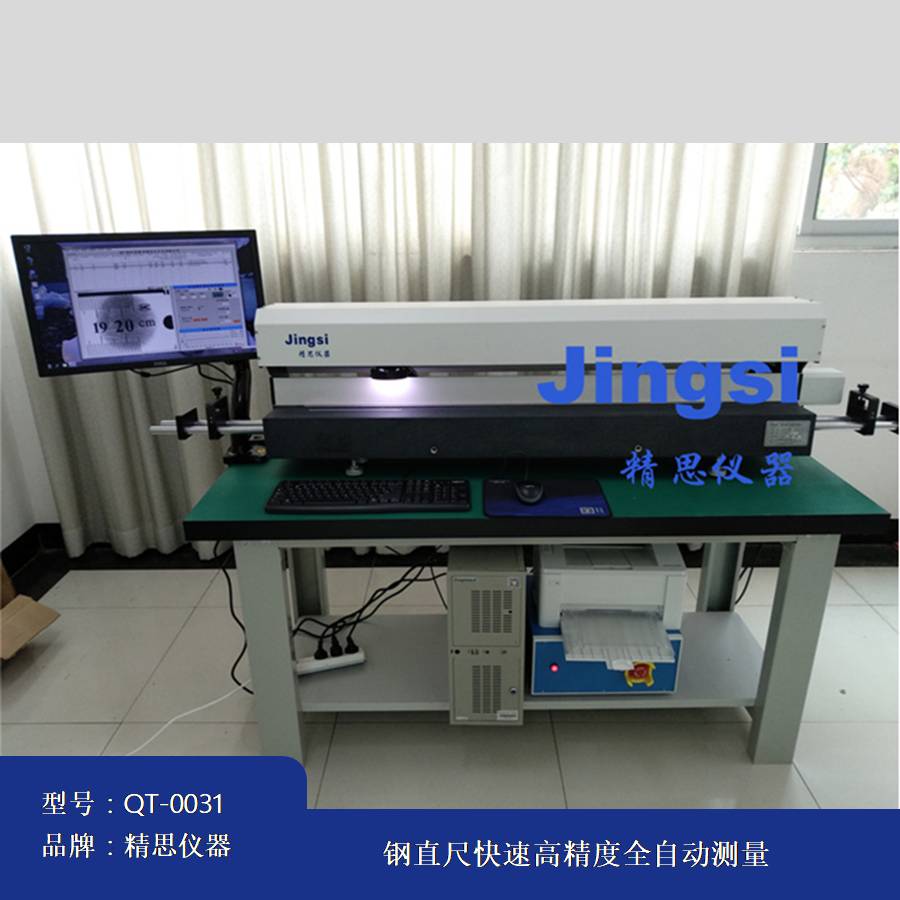

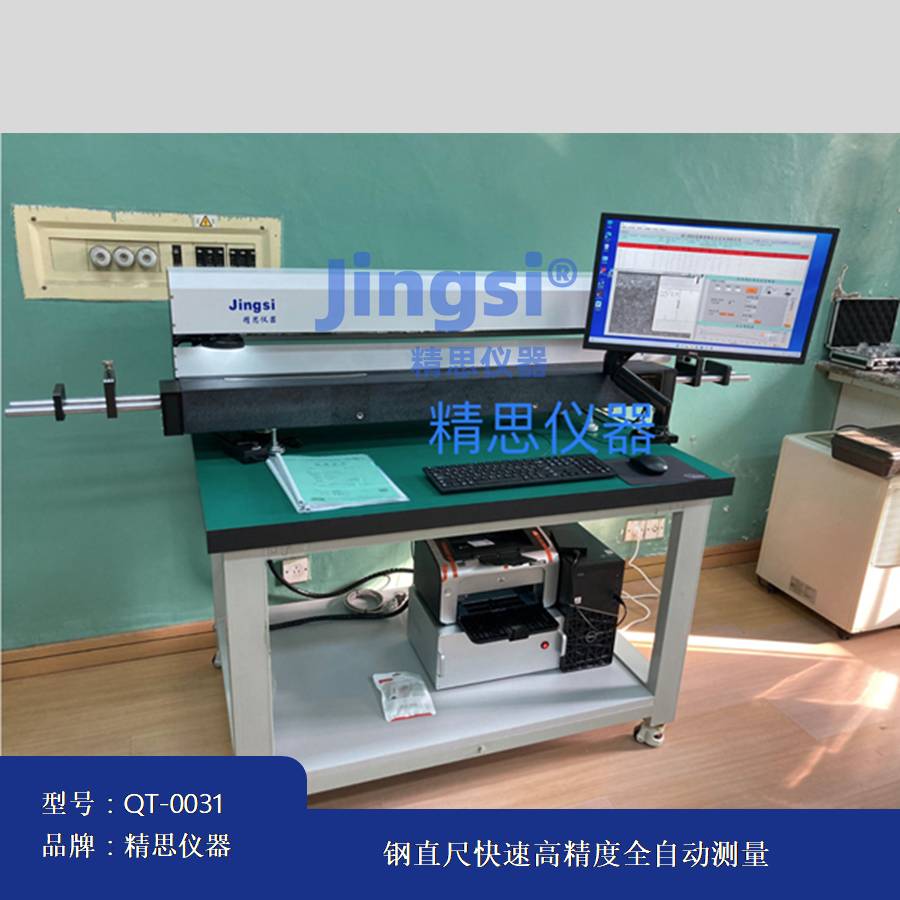

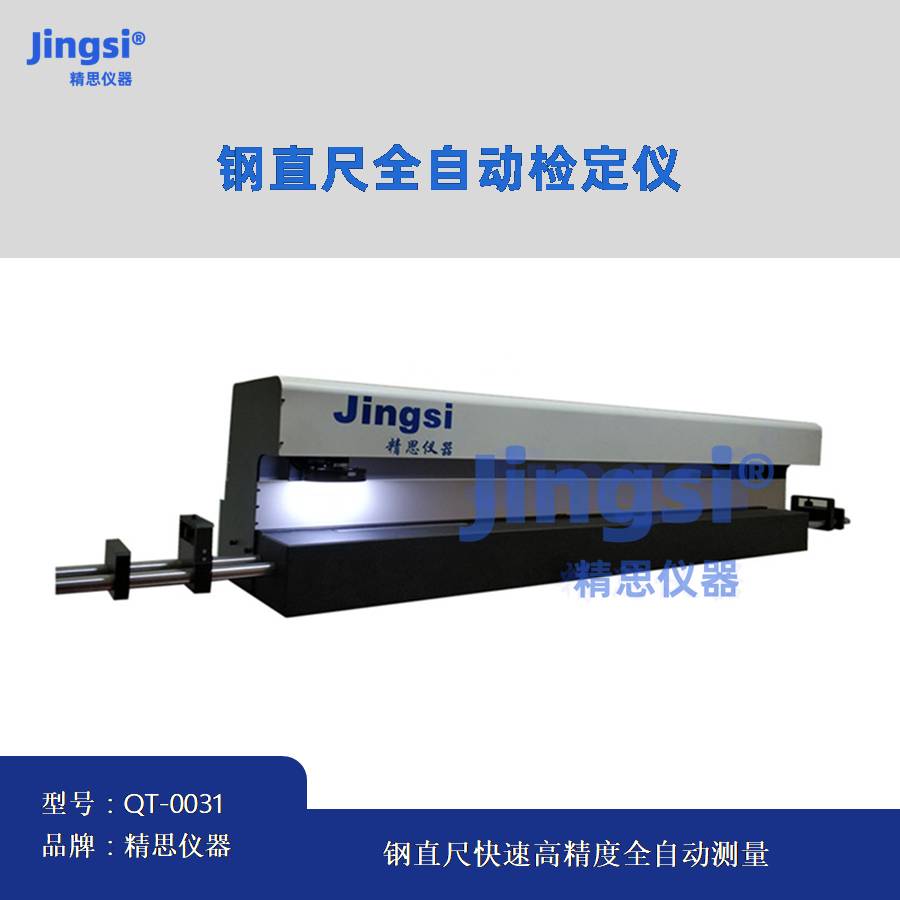

QT-0031 钢直尺全自动检定仪
日期：2019-08-08 03:39:00 点击量：519次
简介
钢直尺全自动检定仪以我公司自主研发的图像算法为核心，以高精度玻璃线纹尺为基准，采用
光栅尺辅助定位，配合机电控制系统和人性化的上位机测量软件，实现了钢直尺检定的高效率
高精度全自动测量。相比以往“金属线纹尺+读数显微镜”的传统钢直尺测量模式，本装置将大
大提升检定效率，提高检定精度，降低检定人员劳动强度。
主要技术指标
主要技术指标

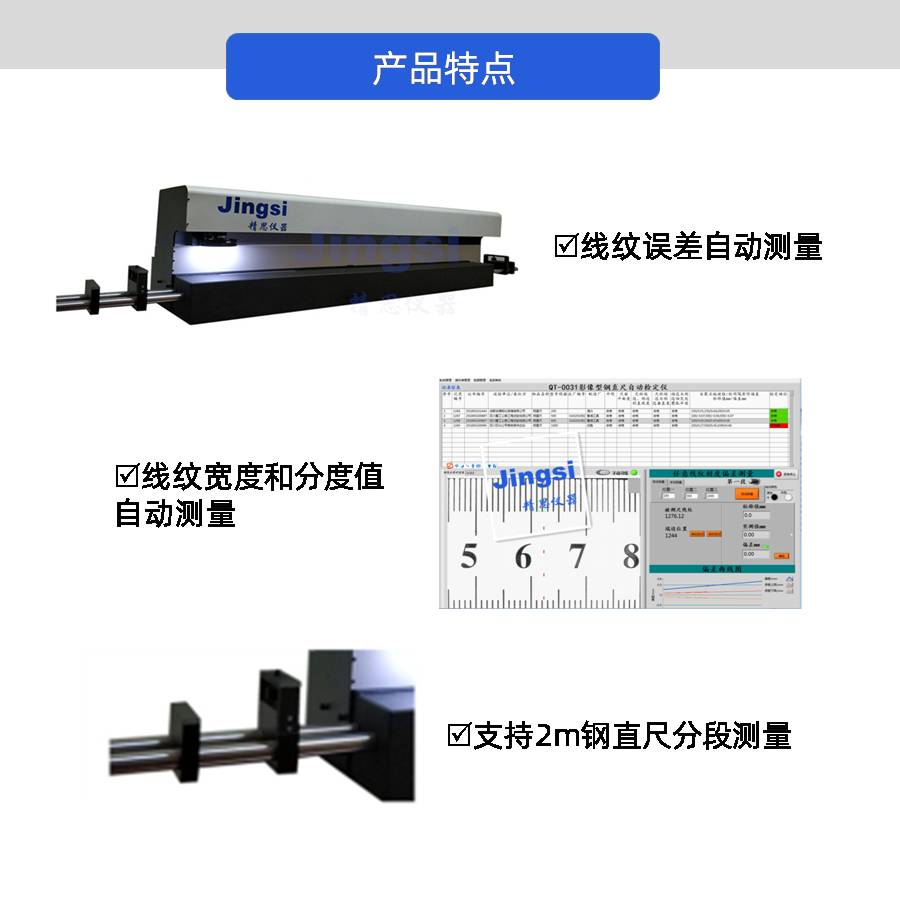

1、量程：钢直尺检定台大理石台体长1.25m,有效测量范围1m。采用分段法可测量(1~2)m钢直尺；
2、MPE：±(0.03+0.02L)mm；(L为被测长度，以米为单位)；
3、系统分辨力为：0.01mm；（光栅尺行程分辨力1μm)；
4、测量速度：摄像头运动到位后，单点测量时间≤3s；
5、重复性：±0.02mm；

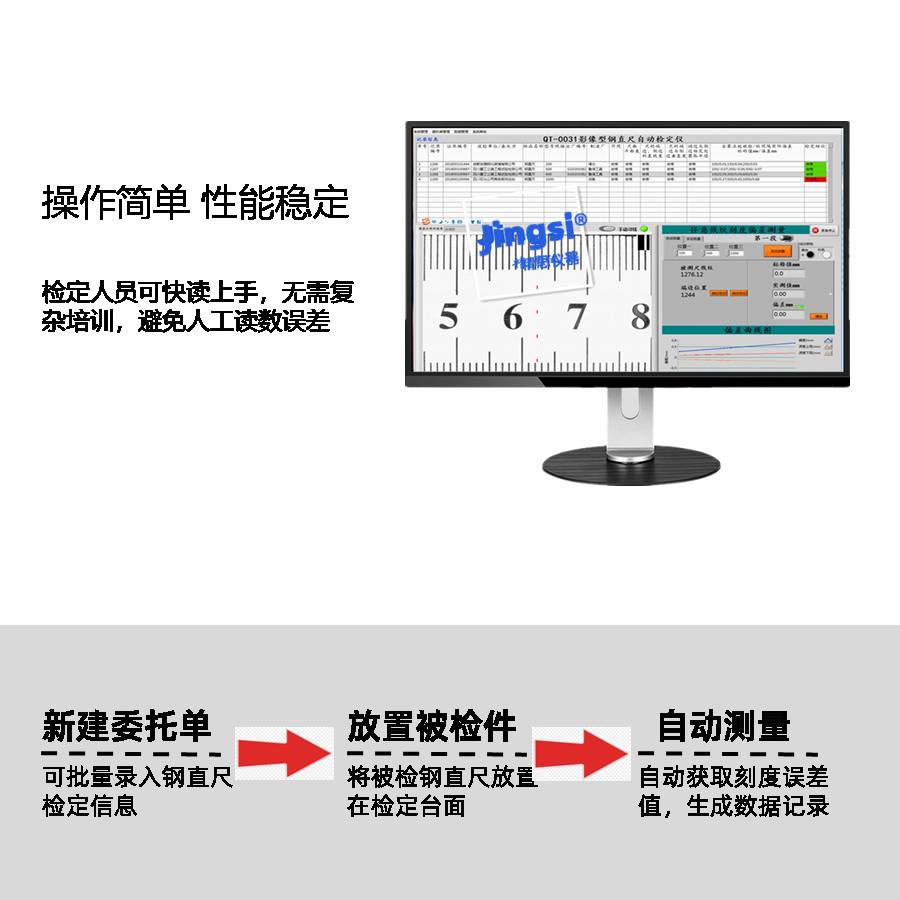

6、设置好测量信息后，摄像头将自动运行到位自动读取钢直尺刻度误差，并依据《JJG1-1999钢直
尺检定规程》对被测钢直尺做出是否合格的判定，同时自动生成数据记录供查阅打印；
7、玻璃线纹尺分度值1mm，精度8μm。
配置清单
配置清单
1、钢直尺全自动检定仪：1台；（含大理石平台）
2、1米玻璃线纹尺：1把；(带中国测试 技术研究院或华南计量测试中心校准证书)；
3、表面粗糙度比样块4块；
半圆盘 R=250mm：1个；
一级塞尺17片/150mm：1把；
一级直角尺50mm×80mm：1个；
读数显微镜（放大倍率20X，最小刻度值0.01mm）：1个；
以上标准器均带国家法定计量检定机构出具的检定或校准证书。
4、钢直尺自动检定软件1套；
5、品牌台式计算机一套：
主机配置：I5及以上CPU、4G及以上内存、500G及以上硬盘；
显示器：21.5寸及以上液晶显示器。
6、HP激光打印机一台；
7、重型工作台一张；
8、产品使用说明书、合格证、保修卡。
